Vernier Caliper (เวอร์เนียคาลิปเปอร์) เป็นเครื่องมือที่ใช้ในการวัดระยะห่างของวัตถุ ที่อยู่ตรงข้ามกัน โดยสามารถวัดและหาค่าได้ทั้ง ความหนาบาง ความลึก ความกว้าง และความยาวเส้นผ่าศูนย์กลางของวัตถุ มีลักษณะคล้ายกับไม้บรรทัดที่ใช้วัดทั่วไป แต่จะแตกต่างกันที่หัววัด ที่สามารถปรับเลื่อนได้ตามขนาดของวัตถุที่ต้องการวัด

โดยส่วนใหญ่จะใช้งานในอุตสาหกรรมการผลิตชิ้นส่วนต่างๆ ที่ต้องมีความแม่นยำในการผลิตที่จะต้องนำมาประกอบเข้ากับชิ้นส่วนอื่นๆ ให้พอดี หรือ ชิ้นงานที่ต้องการขนาดที่ตรงตามกับข้อกำหนด

ตัวอย่างการอ่านค่า Vernier Caliper ความละเอียด 0.02 mm

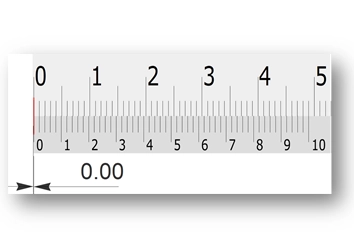

1.ตรวจสอบ จุด Set Zero Vernier Caliper ทุกครั้งก่อนทำการวัด ด้วยการประกบปากวัดให้ชิดกัน Scale 0 ของ สเกลหลักและสเกลย่อยต้องตรงกัน

2. นำ Vernier  วัดกับวัตถุที่ต้องการวัด

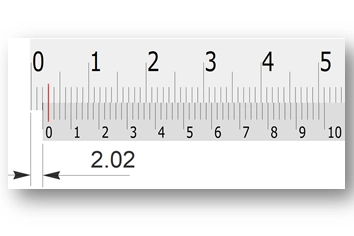

3.อ่านค่าที่วัดได้ โดยอ่านที่ สเกลหลัก ก่อน และอ่านสเกลย่อย โดยให้เล็งเส้นสเกลที่ตรงที่สุดดังรูป

การใช้งาน Vernier Caliper

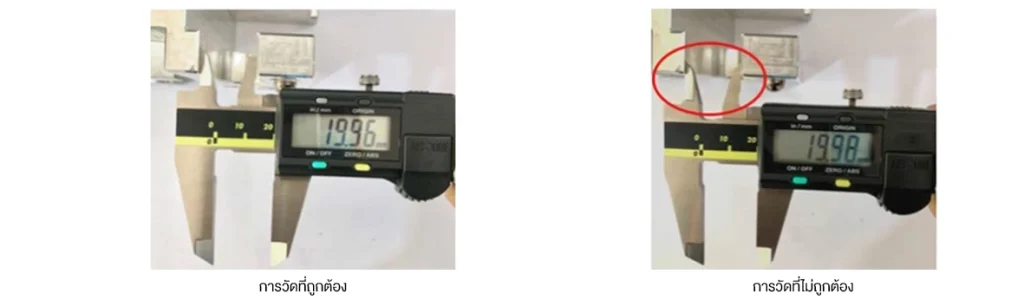

1.เพื่อวัดขนาดภายใน (Internal measurement) ใช้วัดขนาดของเส้นผ่านศูนย์กลางด้านในของวัตถุ

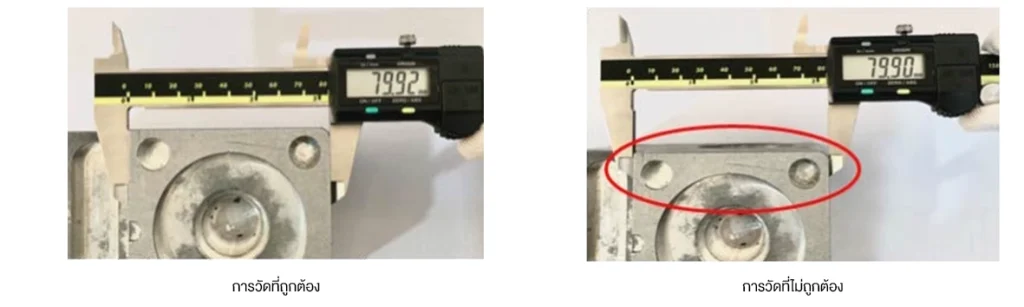

2.เพื่อวัดขนาดภายนอก (External measurement) ใช้วัดเส้นผ่านศูนย์กลางภายนอกของวัตถุ

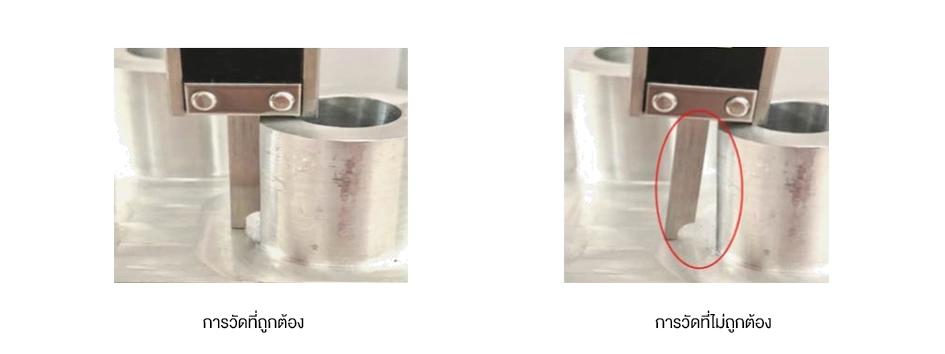

3.เพื่อวัดขนาดความลึก (Depth measurement) ใช้ในการวัดความลึกของในวัตถุ

4.เพื่อวัดขนาดความต่างระดับ (Step measurement)

รูปภาพอ้างอิงจาก คู่มือปฏิบัติงานที่ดี รหัส L-02 สถาบันมาตรวิทยาแห่งชาติ

ข้อควรระมัดระวังและการเก็บรักษา Vernier Caliper

1. การอ่านค่า Vernier ชนิด สเกล ควรอ่านในระดับสายตา (ไม่เอียง)
2. แรงในการวัด ควรเป็นแรงที่เหมาะสม ไม่ใช้การกระแทก
3. ควรเช็ดทำความสะอาดทุกครั้งหลังเลิกใช้งาน
4. จัดเก็บในกล่อง ที่มิดชิดและแข็งแรง
5. เมื่อต้องการเก็บเครื่องมือเป็นเวลานาน ควรเคลือบด้วยสารหล่อลื่น เช่น น้ำมันกันสนิม หรือ ปิโตเลียมเจลบางๆ ให้ทั่ว เพื่อป้องกันการเกิดสนิม (ยกเว้นบริเวณหน้าจอแสดงผล)
6. เลื่อนหน้าสัมผัสออกประมาณ 0.2 มม. – 2 มม. ปลดสกรูล็อกก่อนเก็บเครื่องมือ
7. เมื่อต้องมีการจัดเก็บเครื่องมือเป็นเวลานาน ควรถอดแบตเตอรี่ออก (สำหรับเครื่องมือที่เป็นแบบดิจิทัล)
8. เครื่องมือที่ใช้วัดต้องได้รับการสอบเทียบอย่างน้อยปีละ 1 ครั้ง เพื่อยืนยันความสามารถของเครื่องมือว่ายังสามารถอ่านค่าและแสดงผลได้อย่างถูกต้องและแม่นยำ
9. ในการสอบเทียบควรสอบเทียบให้ครอบคลุมย่านการวัดที่ใช้งานจริง

สายงานบริการ 3 สมาคมส่งเสริมเทคโนโลยี (ไทย-ญี่ปุ่น) หรือ ส.ส.ท. เป็นหน่วยงานที่ได้รับการรับรองความสามารถตามมาตรฐานห้องปฏิบัติการ ISO/IEC 17025 และ“ ให้บริการสอบเทียบเครื่องมือ Vernier Caliper  ทั้งแบบ Digital และ Analog ที่ได้รับการรับรองมาตรฐาน ISO/IEC 17025 ”  โดยครอบคลุมย่านการวัดดังนี้

1.Vernier Caliper (Inside, Outside, Depth)

>> 0 mm to 300 mm

2.Vernier Caliper >300 mm (Inside, Outside)

>> 0 mm to 1,000 mm
