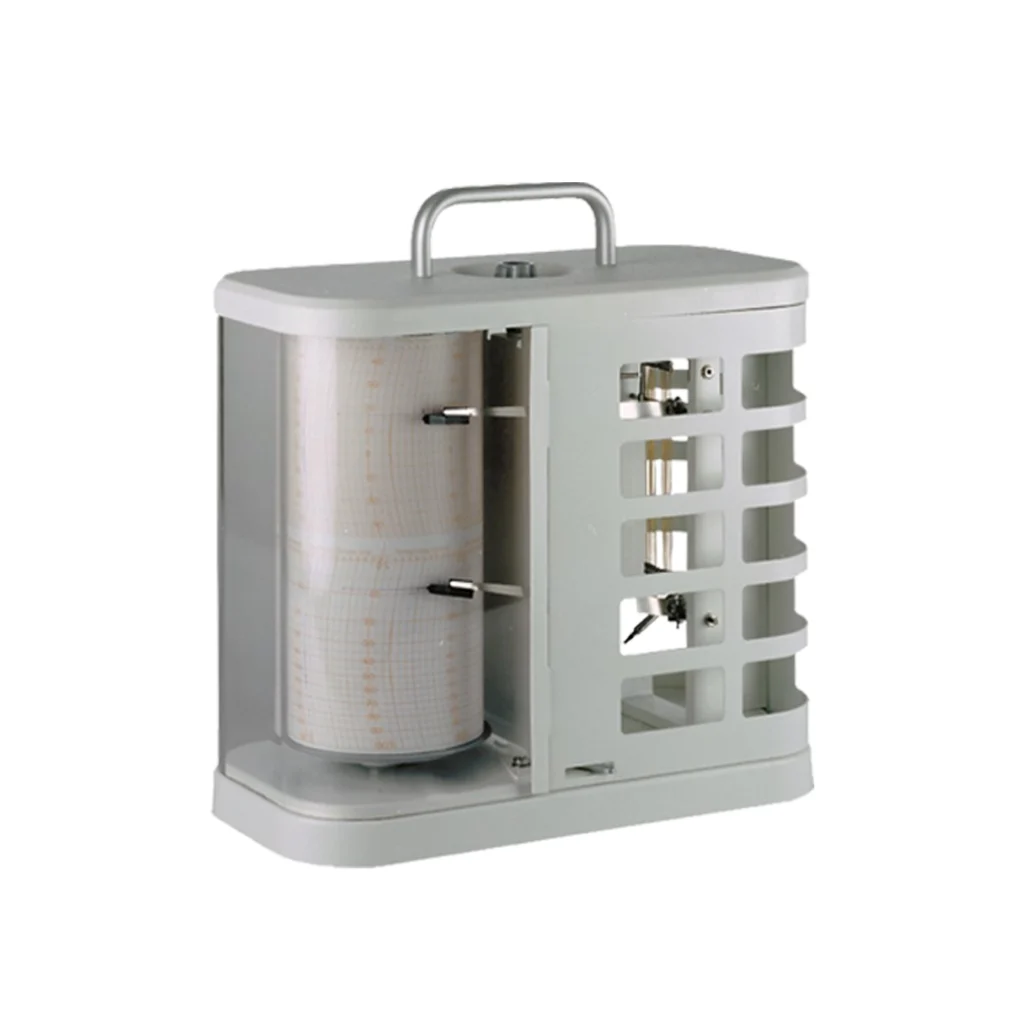

ชวนอ่านค่า Thermo-Hygrograph อย่างถูกวิธี
Thermo Hygrometer (เทอร์โมไฮโกรมิเตอร์) เป็นอุปกรณ์ที่ใช้ตรวจสอบวัดอุณหภูมิ และความชื้นของอากาศตามระดับความร้อน ความเย็น อุณหภูมิการควบแน่น เหมาะสำหรับอุตสาหกรรมหรือห้องที่ต้องการควบคุมระดับอุณหภูมิหรือความชื้นให้คงที่ เช่น อุตสาหกรรมอาหาร โรงพยาบาล ห้องคลีนรูม ห้องปฏิบัติการ เป็นต้น
การอ่านค่าเครื่อง Thermo-Hygrograph สามารถทำได้ตามขั้นตอน ดังนี้
- การตรวจสอบกราฟ
กราฟที่บันทึกค่าอุณหภูมิและความชื้นสัมพัทธ์ จะมีแกนแนวนอน (X-axis) ที่เป็นตัวแสดงเวลา และแกนแนวตั้ง (Y-axis) เป็นตัวแสดงค่าอุณหภูมิและความชื้น
- การอ่านค่าอุณหภูมิ
ค่าที่บันทึกโดยปากกาที่เชื่อมต่อกับเซ็นเซอร์อุณหภูมิจะเป็นเส้นกราฟที่แสดงถึงการเปลี่ยนแปลงของอุณหภูมิในช่วงเวลาต่างๆ
- การอ่านค่าความชื้นสัมพัทธ์
ค่าที่บันทึกโดยปากกาที่เชื่อมต่อกับเซ็นเซอร์ความชื้นจะเป็นเส้นกราฟที่แสดงถึงการเปลี่ยนแปลงของความชื้นสัมพัทธ์ในช่วงเวลาต่างๆ
- การเปรียบเทียบค่า
นำค่าที่อ่านได้จากกราฟมาเปรียบเทียบกับช่วงเวลาที่ต้องการตรวจสอบ เพื่อวิเคราะห์การเปลี่ยนแปลงของอุณหภูมิและความชื้นในช่วงเวลานั้นๆ โดยมีส่วนประกอบหลักดังนี้
- เซ็นเซอร์อุณหภูมิ ใช้ในการวัดอุณหภูมิ ซึ่งอาจเป็นแถบโลหะสองชนิด (bimetallic strip) หรือเทอร์มิสเตอร์ (thermistor) ที่เปลี่ยนรูปร่างหรือความต้านทานตามการเปลี่ยนแปลงของอุณหภูมิ
- เซ็นเซอร์ความชื้น ใช้ในการวัดความชื้นสัมพัทธ์ ซึ่งอาจเป็นเซ็นเซอร์เชิงกล (ใช้เส้นผมหรือเส้นใย) หรือเซ็นเซอร์อิเล็กทรอนิกส์ (ใช้ความจุหรือความต้านทาน)
- ปากกาและกราฟ ปากกาจะบันทึกค่าที่วัดได้ลงบนกราฟที่หมุนตามเวลาที่กำหนด และสีของปากกาที่ใช้บันทึกจะเป็นตัวกำหนดระหว่างอุณหภูมิและความชื้น โดยสีแดงจะบันทึกอุณหภูมิ และสีน้ำเงินบันทึกความชื้น และกราฟควรจะมีขอบเขตของการบันทึก เช่น 20 ±2°C
- มอเตอร์นาฬิกา ใช้ในการหมุนกราฟตามเวลาที่กำหนด
การสอบเทียบเครื่อง Thermo-Hygrograph เป็นกระบวนการที่สำคัญเพื่อให้แน่ใจว่าเครื่องมือวัดมีความแม่นยำและเชื่อถือได้ โดยมีขั้นตอนในการสอบเทียบ ดังนี้
- การเตรียมเครื่องมือมาตรฐาน
ใช้เครื่องมือมาตรฐานที่มีความแม่นยำสูง เช่น Chilled Mirror Hygrometer หรือ Temperature & Humidity Chamber
- การตั้งค่าอุณหภูมิและความชื้น
นำเครื่อง Thermo-Hygrograph วางไว้ในตู้กำเนิดอุณหภูมิและความชื้น (Calibration Chamber) และตั้งค่าอุณหภูมิและความชื้นตามจุดสอบเทียบที่ต้องการ
- การรออุณหภูมิและความชื้นคงที่
ในระหว่างการสอบเทียบต้องรอจนกระทั่งอุณหภูมิและความชื้นในตู้คงที่ หลังจากนั้นบันทึกค่าที่อ่านได้จากเครื่อง Thermo-Hygrograph และเครื่องมือมาตรฐาน
- การเปรียบเทียบค่า
นำค่าที่อ่านได้จากเครื่อง Thermo-Hygrograph มาเปรียบเทียบกับค่าที่อ่านได้จากเครื่องมือมาตรฐาน เพื่อหาค่าความคลาดเคลื่อน
- การปรับแต่งเครื่อง
หากพบว่าค่าที่อ่านได้มีความคลาดเคลื่อนมากเกิน spec ควรปรับแต่ง และทำการสอบเทียบเครื่องใหม่จนกว่าจะได้ค่าที่แม่นยำ
*** ข้อควรระมัดระวัง กรณีที่ Thermo Hygrometer ที่ต้องเสียบไฟฟ้า หรือ Adaptor เมื่อเกิดไฟดับหรือไฟตก ควรหมั่นตรววจสอบตำแหน่งของปากกาและกราฟอยู่เสมอ ***
โดยสายงานบริการ 3 สมาคมส่งเสริมเทคโนโลยี (ไทย-ญี่ปุ่น) หรือ ส.ส.ท “ มีให้บริการสอบเทียบเครื่องมือ Thermo Hygrometer ในขอบข่าย Relative Humidity: 10% to 90% @ 25 °C และTemperature: 10 °C to 40 °C” ซึ่งเป็นหน่วยงานที่ได้รับการรับรองความสามารถตามมาตรฐานห้องปฏิบัติการ ISO/IEC 17025 ประสบการณ์การสอบเทียบที่มากกว่า 50 ปี
